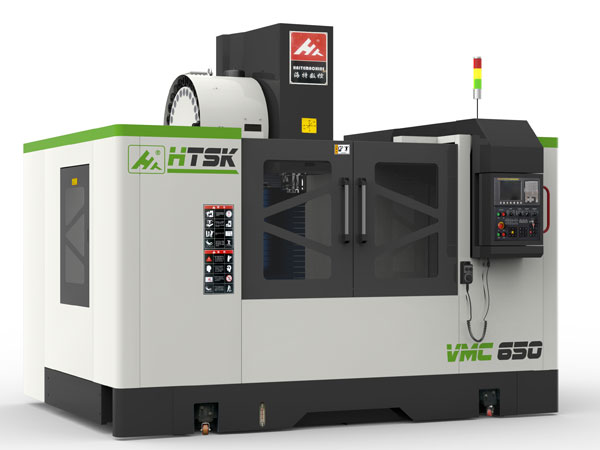

VMC650四軸加工中心

VMC650四軸加工中心是指在650加工中心的基礎上加裝了第四軸分度頭，也就是我們的A軸，它是我公司引進國際先進技術，自行研制開發生產的新一代數控機床，該機床廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。

VMC650四軸加工中心結構：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-120mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統，系統帶有高速高精功能且支持四軸聯動。

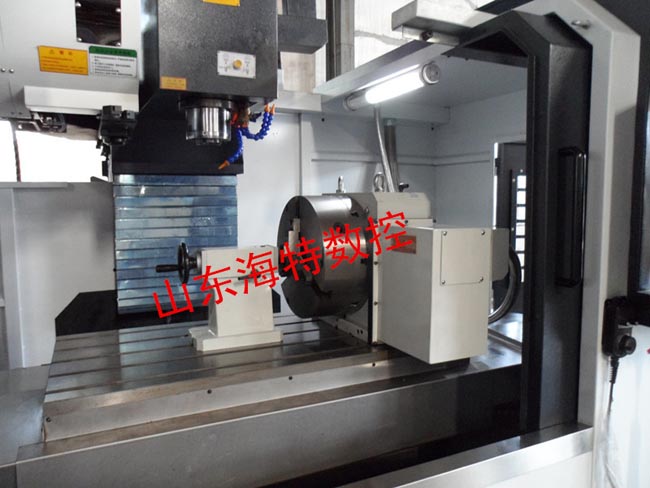

9、第四軸（A軸）采用臺灣CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。

VMC650四軸加工中心技術參數：

VMC650	規   格
X坐標行程	650 mm
Y坐標行程	450 mm
Z坐標行程	450mm
工作臺規格（長×寬）	860×430mm
工作臺載重	400 kg
主軸中心線到立柱正面導軌距離	475mm
主軸端面至工作臺上平面距離	120～570mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	36m/min
Z快速進給速度	30m/min
主軸轉速范圍	50～8000 r/min
主軸錐孔	BT40-120mm
主軸電機	7.5kW
X、Z伺服電機	bis12/2000 Z軸含有抱閘
Y伺服電機	bis22/2000
工作臺T型槽（槽數×槽寬×槽距）	5/18/75mm
重復定位精度300mm	± 0.003mm
定位精度300mm	± 0.005mm
數控系統	FANUC
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	2750x2080x2500mmmm
機床重量	4800 kg

650加工中心第四軸技術參數

第四軸	CNC-200
盤面直徑	200mm
垂直中心高	160mm
垂直全高	270mm
分割精度等級	25″
重復精度	4″
凈重	84KG
手動尾座	TS-A 160
四軸電機	Bis8/3000

第四軸大小可根據客戶要求選擇，四軸型號不同，價格相差甚大
