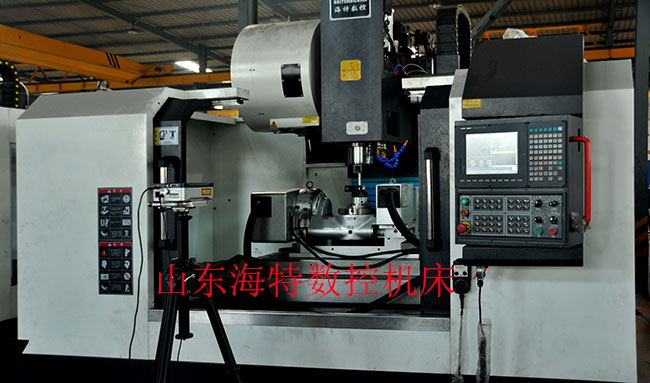

1060五軸加工中心
1060五軸加工中心技術參數：
| 機型 | 規格 | 1060 |
| X坐標行程 | mm | 1100 |
| Y坐標行程 | mm | 600 |
| Z坐標行程 | mm | 600 |
| 工作臺規格 （長） | mm | 1200 |
| 工作臺規格 （寬） | mm | 600 |
| 工作臺*大載重 | kg | 800 |
| 主軸中心至立柱導軌面 | mm | 675 |
| 主軸端面至工作臺平面 | mm | 120-720 |
| X、Y、Z切削進給量 | mm/min | 1-6000 |
| X、Y、Z快速移動速度 | m/min | 24 |
| 主軸轉速范圍 | r/min | 50-8000 |
| 主軸錐孔 | type | BT40 |
| 主軸電機 | kw | 11 |
| 工作臺T型槽/槽寬/槽距 | mm | 5/18/110 |
| 定位精度 | mm | 300±0.005 |
| 重復定位精度 | mm | 300±0.003 |
| 機床輪廓 長/寬/高 | m | 3.2/2.4/2.7 |
| 機床重量 | T | 7.8 |
1060五軸加工中心配置：
1. 控制系統：臺灣新代系統。
2. 主軸電機：伺服主軸電機。
3. XYZ三軸驅動電機：日本安川
4. XYZ三軸伺服驅動器：日本安川（Z軸含抱閘）
5. 主軸：臺灣健椿隆8000rpm主軸。
6. 絲桿：臺灣律庭精密級滾珠絲桿，C3級。
7. 臺灣增壓缸。
8. 臺灣圣杰刀庫
9. 日本NSK軸承，P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈。
12. 主軸油冷機.
13. 聯軸器
14. 海特光機（工作臺5條T型槽）
15. 國產自動潤滑及潤滑報警裝置。
選配系統部件
日本FAUNC系統、 德國西門子
請買前咨詢好 確定是要硬軌還是線軌，對系統的要求，
對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等

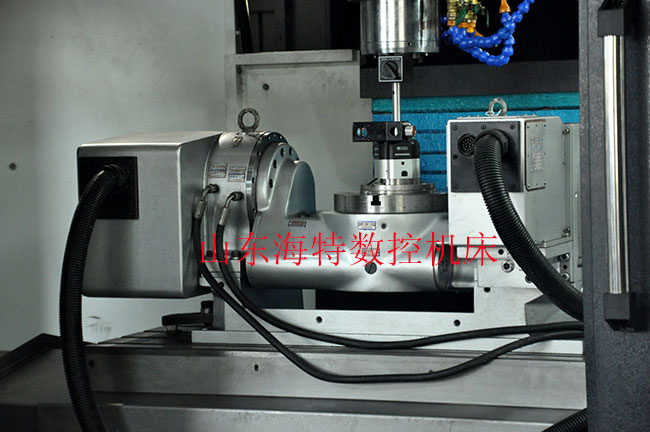

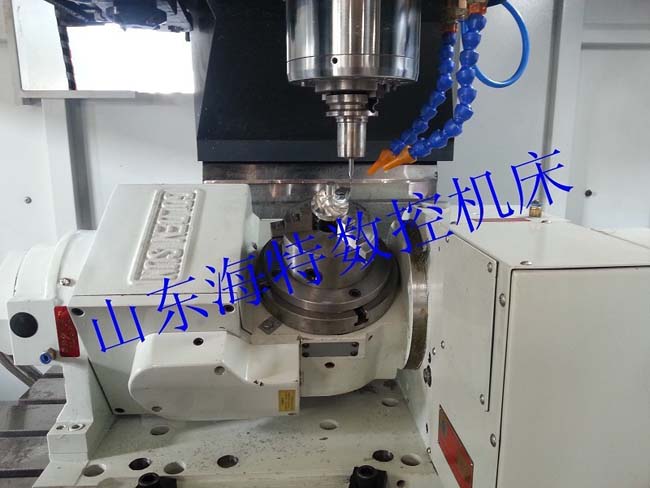

第五軸技術參數
|
型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高 |
225 |
|
垂直全高 |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量 |
270 kg |
|
A軸電機功率 |
1.5KW |
|
C軸電機功率 |
1.5KW |
