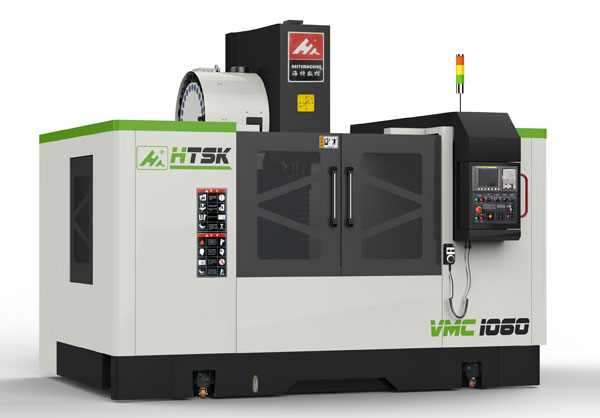

VMC1060立式加工中心

VMC1060加工中心技術參數

VMC1160	規   格
工作臺規格（長×寬）	1200×600mm
工作臺最大載重	1000 kg
X.Y/Z軸坐標行程	1100 *600*600mm
主軸中心線到立柱正面導軌距離	670 mm
主軸端面至工作臺上平面距離	120～720mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	24m/min
Z快速進給速度	20m/min
主軸轉速范圍	50～8000 r/min 大扭矩
主軸結構功能	BT40-150mm 主軸環噴功能
主軸電機功率	11/15KW
X軸導軌形式	45mm兩條滾柱重載強力線軌 六滑座
Y軸導軌形式	45m四條滾柱重載強力線軌 八滑座 兩條承載滾柱線軌  兩條支撐滾柱線軌
Z軸導軌形式	55mm兩條滾柱重載強力線軌 四滑座
重復定位精度	300mm/+ 0.003mm
定位精度	300mm/+ 0.005mm
數控系統	臺灣新代/日本發那科
潤滑系統	主動式潤滑系統 按需制動分配式注油 可實時監測注油狀態
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	3300x2600x2800mmmm
機床重量	8200 kg

FANUC操作系統 （高速高精、四軸聯動）
1.臺灣 主軸（皮帶式傳動）
2.臺灣 絲桿 （C3級）
3.硬軌：Y向4軌，滑動面貼塑（硬度55°以上）
4.線規：重載型滾柱線規（可重切削）
5.德國FAG/日本NSK軸承     （P4級）
6.臺灣圓盤刀庫  （容量24T）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配部件：
系統：北京凱恩帝、臺灣新代、日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫
第四軸、第五軸等。
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
